Terminal wajah RS485 dan output Wiegand adalah dua metode umum dalam sistem kontrol akses yang digunakan untuk verifikasi identitas dan pengelolaan akses. Berikut adalah panduan mengenai terminal wajah RS485 dan konfigurasi output Wiegand:

Terminal Wajah RS485 dan Konfigurasi Output Wiegand

1. Terminal Wajah RS485

a. Apa Itu Terminal Wajah RS485?

• Definisi: Terminal wajah RS485 adalah perangkat yang digunakan untuk pemindai wajah dalam sistem kontrol akses yang terhubung melalui komunikasi RS485. RS485 adalah standar komunikasi serial yang memungkinkan komunikasi jarak jauh dan transmisi data yang stabil.

b. Koneksi dan Instalasi:

• Kabel RS485: Gunakan kabel twisted pair untuk menghubungkan terminal wajah dengan kontroler atau panel akses.
• Koneksi: Sambungkan kabel RS485 dari terminal wajah ke port RS485 pada kontroler akses. Pastikan kabel terhubung dengan benar, biasanya dengan menggunakan konektor terminal blok.

c. Konfigurasi:

• Pengaturan Alamat: Atur alamat atau ID untuk terminal wajah jika sistem menggunakan multiple devices. Ini biasanya dilakukan melalui menu pengaturan pada perangkat.
• Kecepatan Baud: Sesuaikan kecepatan baud (baud rate) pada terminal wajah dan kontroler akses agar keduanya sesuai. Kecepatan baud yang umum digunakan adalah 9600 bps.
• Verifikasi Koneksi: Setelah menghubungkan kabel, lakukan uji coba untuk memastikan terminal wajah dapat berkomunikasi dengan kontroler akses dengan benar.

2. Output Wiegand

a. Apa Itu Output Wiegand?

• Definisi: Output Wiegand adalah metode transmisi data yang digunakan untuk mengirimkan informasi kartu atau ID ke kontroler akses dari pembaca kartu atau terminal wajah. Format Wiegand sering digunakan dalam sistem kontrol akses untuk mengirimkan data identifikasi.

b. Koneksi dan Instalasi:

• Kabel Wiegand: Gunakan kabel yang sesuai dengan standar Wiegand (biasanya 4 kabel: Data 0, Data 1, Ground, dan +5V).
• Koneksi: Sambungkan kabel Wiegand dari terminal wajah atau pembaca kartu ke port Wiegand pada kontroler akses. Pastikan koneksi dilakukan dengan benar sesuai dengan pinout standar Wiegand.

c. Konfigurasi:

• Pilih Format Data: Pilih format output Wiegand yang sesuai dengan kontroler akses. Format umum adalah Wiegand 26-bit atau 34-bit.
• Atur Parameter: Beberapa perangkat mungkin memerlukan pengaturan parameter tambahan melalui menu perangkat atau perangkat lunak. Pastikan untuk memeriksa dokumentasi perangkat untuk detail lebih lanjut.

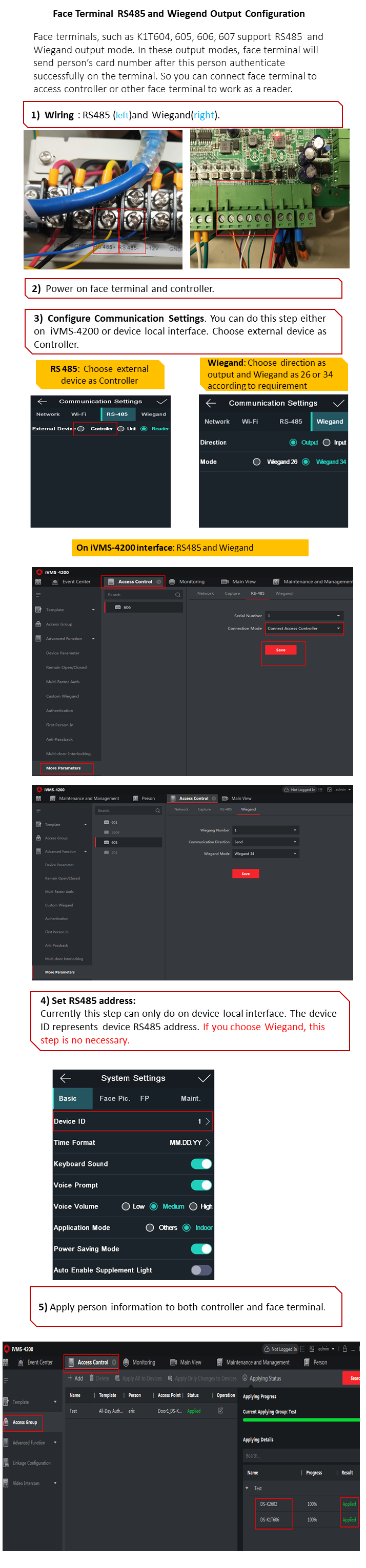

3. Langkah-langkah Umum untuk Konfigurasi

a. Persiapkan Perangkat:

• Periksa Konektivitas: Pastikan semua perangkat (terminal wajah, kontroler akses, dan pembaca Wiegand) siap dan dalam kondisi baik.
• Baca Manual: Baca manual pengguna untuk setiap perangkat untuk memahami prosedur konfigurasi dan spesifikasi teknis.

b. Hubungkan Perangkat:

• Kabel RS485: Hubungkan kabel RS485 dari terminal wajah ke kontroler akses sesuai dengan pinout yang ditentukan.
• Kabel Wiegand: Hubungkan kabel Wiegand dari terminal wajah atau pembaca kartu ke kontroler akses dengan benar.

c. Konfigurasi Perangkat:

• Masuk ke Menu Pengaturan: Akses menu pengaturan pada terminal wajah dan kontroler akses.
• Atur Pengaturan: Sesuaikan pengaturan seperti alamat RS485, kecepatan baud, format Wiegand, dan parameter lainnya sesuai kebutuhan sistem.

d. Uji Coba dan Verifikasi:

• Uji Fungsi: Lakukan uji coba untuk memastikan semua perangkat berfungsi dengan baik dan dapat saling berkomunikasi.
• Verifikasi Output: Periksa output Wiegand untuk memastikan data identifikasi dikirimkan dengan benar ke kontroler akses.

Kesimpulan

Terminal wajah RS485 dan output Wiegand adalah komponen penting dalam sistem kontrol akses yang memfasilitasi pemantauan dan pengelolaan akses dengan teknologi canggih. Dengan mengikuti panduan ini, Anda dapat memastikan bahwa sistem kontrol akses Anda terpasang dan terkonfigurasi dengan benar. Jika Anda membutuhkan bantuan lebih lanjut atau mengalami masalah, tim Mitra Teknisi CCTV siap memberikan dukungan profesional untuk membantu Anda.
